それで手始めに自転車小屋というものを検討してみたが、既存のボルトを利用して取り付ける方針から、穴を空けてリベットナット(ブラインドナット、エビナット)でボルト穴を付ける方針に変わった。物置の柱を止めているボルトを外すと元に戻すのが大仕事になるかも知れないと思い至ったのだ。そうなると逆に自由度が増す。物置の柱や扉のレールがある前枠など付けられる場所の制限が緩和される。他のものを考えていった結果、自転車小屋も全く違うものになった。
結論がこれである。向こうに付いている変なモノは置いておいて、自転車小屋は、「雪囲い」がベースとなって、固定式に変わった。曲がった板を立てかけるイメージ。屋根もクリアのポリカ波板になった。これには理由があって、波板の下にアレを仕込みたい。黄色いのは、コンパネの仮設テーブル。結局は仮設だから、収納することになるのだが、その場所はここかなと。そうなると、柱に付けるのは、ラティスやらルーバーではない。だいたい柱が斜めなのだ、そういうラティスやルーバーは見慣れてなくて違和感がある。むしろ付けるなら波板とか。「雪囲い」であれば、ここでは違和感がないのだ。
野地板屋根は諦めていない。もうひとつ大きな物置があり、それの庇の形になった。右手にあるのは「雪囲い」。自転車小屋は、アクセス性が良いが人目につく。この「雪囲い」は、雪が積もれれば除雪をこまめにやらねばアクセスも出来ない。が、置いてあるものが目立たない。これも欲しくはあるが、作るところまで行くかどうかは分からない。まずははじめの２つを詳細に検討して作る準備をする。
リベットナット(ブラインドナット、エビナット)をカシメる道具には、「ちょっとナッター」というものがある。単にボルトと大きめのナットだと思って良い。大きめのナットを 17mm のメガネレンチで固定して無理やり締め付けると、リベットナットが潰れるしくみ。力加減が分からないとどれだけ締めて良いか分からないという問題がある。なので、板厚に対して何回転回すかが重要になる。
パッケージの裏面に目安が載っていた。M6 の場合、1.0mm 厚だと 4回転弱。0.8mm は推奨ではないが、たぶん 4回転。締め込みが固くなったら終了と書いてある。4回転前後で固くなるポイントがあるのだろう。あと、ちょっとナッター本体は上下がある。滑り止め加工をしてある方をリベットナットに接触させる。
なお中華製のリベットナットは、すこし細く 9.0mm に入る。対応板厚も 0.5mm 〜 3.5mm 厚となっている。また、ものが違うので回転数も違うはずなので要注意。結局は練習して、どれぐらいの固さの変化で止めるか習得しなければならない。
他にハンドナッターという道具がある。これは引っ張る力だけでカシメる。なので、径が大きなものは力が必要。M4 アルミは楽勝なのだが、M6 のスチールだと安物では小さくて太刀打ちできない。また、目いっぱい力をかけると斜めに潰して失敗する可能性がある。原因は手の震えなので力に余裕のあるサイズにしか使えない。そうなると M6 のアルミですら怪しくなって来る。
なお、下穴径だが ちょっとナッター M6 だと 9.1mm 。ドリルビットは 8mm しか持っていないので、リーマなどで穴を広げなくてはならない。なお M6以上は +3mm で M5 までだと +2mm 。M3,M4 は 5mm,6mm なので使いやすい。
あとリベットナットの材質には、アルミ、スチール、ステンレスがある。動画を見ていてアルミしかないとずっと思っていた人がいたので書いておく。他に rubber well nut というものさえある。Motorcycle 用とか書いてあるから、カウルなどを止めるものだと思われる。

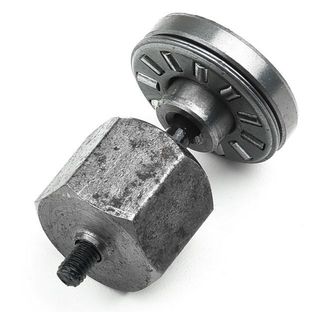

Rivet Nut Easy Installation でアリエクを検索すると、「ちょっとナッター」のようなものが見つかる。形状だけみるとベアリングが付いて、ちょっとナッターより使い易そうに見える。径が小さければハンドナッターの方が使い易いのは間違いないが、M5,M6,M8 になってくると どうか？ M8 以上の ちょっとナッターはないので入手しておくと良いかも知れない。
→ 追記につづく。
その前に、最初の画像の変なものについて。
あれはしずく避けの屋根。物置の扉は家側にあるのだが、雪が積もって溶けるとしずくがポタポタと落ちてくる。もちろん雨樋はあるのだが、その外側に雪が垂れ下がるので雨樋が機能しない。そのしずくは、物置の縁に当たり扉のあたりがびしょびしょに。日によっては物置につららが出来る。雪自体は物置から家側に落ちてこないので、丈夫である必要はない。
見ているとホントぎりぎりに落ちてくる。今欲しいのだが、外は雪が積もっていて作業できる場所がない。取り付ける際にもびしょびしょになることが想像できる。なんとも腹立たしい。
